6.1. Общие положения
При запуске любой функциональной задачи ПО "ТЕСТЕР" (режима) необходимо выбрать интерфейсный модуль, с которым она будет функционировать. Выбранный модуль "захватывается" задачей, и дальнейшая работа с ним будет возможна только после завершения этой задачи. Диалог выбора представлен на рисунке:

(skip)

Если в системе установлен один интерфейсный модуль, то диалог выбора устройства не отображается, а запущенная задача "захватывает" этот единственный модуль.

6.2. Монитор канала

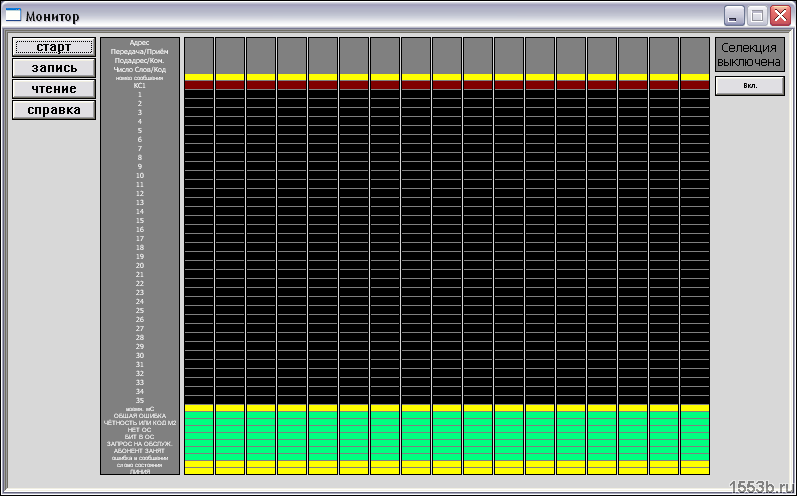

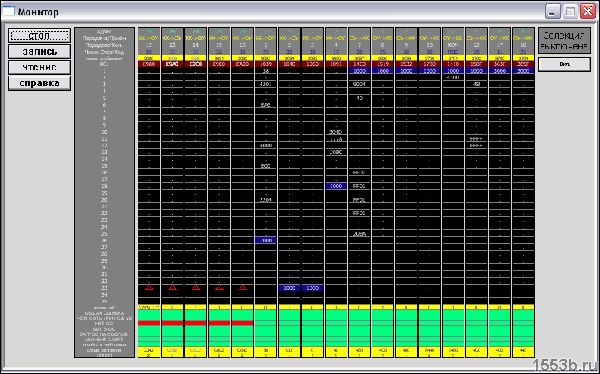

Окно монитора канала представлено на рисунке:


рис. Окно монитора канала

Возможные режимы работы монитора канала:
- ПРОСМОТР КАНАЛА - просмотр в реальном времени сообщений с канала;
- ЗАПИСЬ В ФАЙЛ - запись всех сообщений на жесткий диск;
- ЧТЕНИЕ ИЗ ФАЙЛА - чтение записанных сообщений;
Режим выбирается нажатием соответствующих кнопок управления.

6.2.1. Индикация сообщений
При индикации сообщений в верхней части окна индицируется 4 строки:
- АДРЕС абонента или 2 адреса в режиме ОУ-ОУ;
- признак приема-передачи;
- ПОДАДРЕС сообщения или 2 подадреса в режиме ОУ-ОУ;
- количество слов в сообщении.


рис.

При индицировании управляющей команды в 3-й строке отображается символ управляющей команды - надпись ‘КОМ’, в 4-й строке отображается сокращенное название команды.
При индицировании сообщений, КОМАНДНЫЕ слова отображаются в коричневых клетках, ОТВЕТНЫЕ слова - в синих клетках. Слова данных отображаются в черных клетках. В словах данных нулевые значения слов отображаются символом “.” (точка). Признак конца сообщения при отсутствии ОТВЕТНОГО СЛОВА отображается в виде красного треугольника.
В нижней части окна индицируются:
- время (мс). Время между началом текущего сообщения и началом предыдущего. Временные интервалы менее 1С индицируются в мс без указания “мс”, интервалы более 1С отображаются с суффиксом “С”;
- общая ошибка. Ошибка сообщения, индикация которой не предусмотрена в мониторе;
- чётность или код Манчестер2;
- нет ОТВЕТНОГО СЛОВА;
- бит в ОТВЕТНОМ СЛОВЕ;
- запрос на обслуживание;
- абонент занят;
- ошибка в сообщении;
- слово состояния – формируется по результатам принятого сообщения и служит для контроля правильности распаковки сообщений;
- линия – номер линии по которой получено сообщение.


рис.

Индикация ошибок и установленных бит в ответных словах отображается изменением цвета клетки на красный в соответствующей строке.

6.2.2. Режим ПРОСМОТР КАНАЛА
После нажатия на кнопку "старт" начинается индикация сообщений проходящих по МК. При этом, кнопка переименовывается в "стоп", и повторное нажатие на неё приводит к останову просмотра.

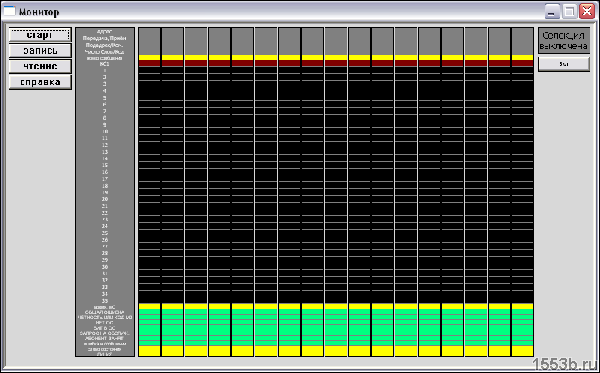

рис. Окно монитора канала в режиме просмотра

6.2.3. Режим ЗАПИСЬ В ФАЙЛ
Запуск режима производится нажатием на кнопку "запись". При этом пользователю предлагается диалог выбора/создания файла протокола, в который будет производиться запись сообщений (рис.). После выбора файла появляется диалог записи (рис.). Диалог записи содержит:
1) Окно информации показывающее:
- текущий размер файла протокола;
- количество записанных сообщений;
- имя файла протокола;
- индикатор процесса записи (идёт ли в данный момент запись).
2) Кнопку "Начать". Начать запись в файл.
3) Кнопку "Закончить". Закончить (приостановить) запись в файл.
4) Кнопку "Выход". Выйти из режима записи.

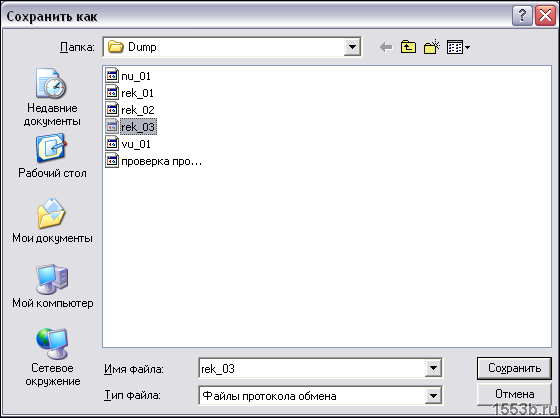

рис. Диалог выбора/создания файла протокола

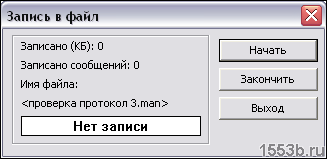

рис. Диалог записи


рис. Варианты индикатора процесса записи

6.2.4. Режим ЧТЕНИЕ ИЗ ФАЙЛА
Запуск режима производится нажатием на кнопку "чтение". При этом пользователю предлагается диалог выбора файла протокола, из которого будет производиться чтение сообщений (рис.). После выбора файла монитор отображает прочитанные сообщения. Вариант отображения главного окна монитора в режиме "чтение из файла" представлен на рисунке.

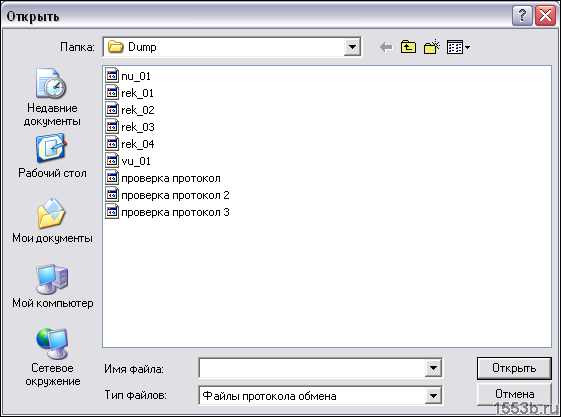

рис. Диалог выбора файла протокола

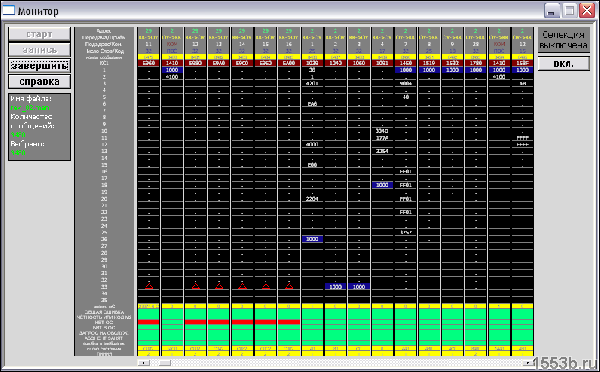

рис. Окно монитора канала в режиме чтения из файла

Слева, под кнопками управления, отображается информационное окно, содержащее:
1) Имя файла открытого в данный момент для просмотра.
2) Количество сообщений содержащихся в файле.
3) Количество выбранных сообщений, т.е. количество отселектированных сообщений подлежащих отображению (смотри "Селекция сообщений").
В нижней части окна монитора располагается полоса прокрутки позволяющая пролистывать массив сообщений. Пролистывание также возможно при помощи клавиш:
1) Стрелка вправо (вниз) – на одно сообщение вперёд.
2) Стрелка влево (вверх) – на одно сообщение назад.
3) Page Down – следующее окно сообщений.
4) Page Up – предыдущее окно сообщений.

6.2.5. Селекция сообщений
Селекция (фильтрация) – отображение сообщений, удовлетворяющих определенным параметрам, задаваемым пользователем. Селекция может задаваться по параметрам:
1) Адрес абонента.
2) Направление передачи.
3) Подадрес (команда).
4) Количество слов (код команды).
Одновременно возможно задание до пяти шаблонов селекции. В качестве примера рассмотрим случай селекции сообщений:
1) Все сообщения с адресом 2.
2) Все сообщения с адресом 4, подадресом 3, количеством слов 15.
3) Все команды управления с адресом 29.
Настройки окна селекции для данного случая приведены на рисунке.

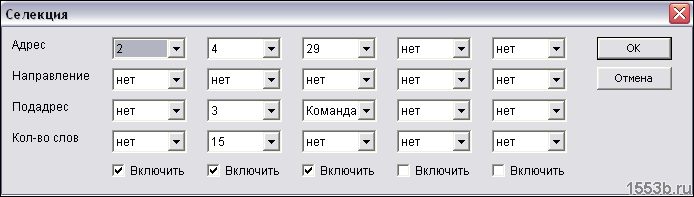

рис. Окно селекции. Пример фильтрации сообщений.

Селекция возможна в режиме просмотра канала в реальном времени, и в режиме чтения из файла. Окно селекции вызывается нажатием на кнопку "вкл." (включить), расположенную под окном состояния селекции (рис.).


рис. Окно состояния селекции и кнопка включения/выключения селекции.

Примечание: Селекция производится по первому командному слову.
